托盤翻轉全自動裝車機的工作原介紹

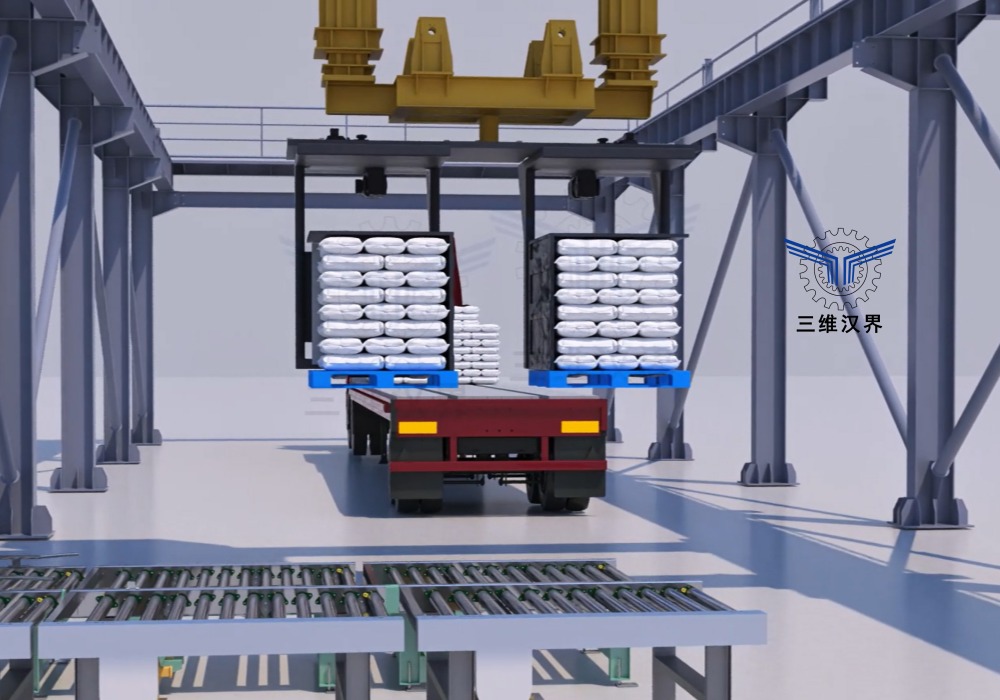

托盤翻轉全自動裝車機是一種高度自動化、智能化的物流裝卸設備，旨在替代傳統的人工或叉車裝卸方式，極大地提高了效率、安全性和空間利用率。
核心設計理念
它的核心設計理念是：將水平放置的單元化貨物（通常是碼放在托盤上的紙箱、袋裝物等），通過一個翻轉機構，使其變?yōu)榇怪睜顟B(tài)，然后有序地、緊密地碼放到運輸車輛的車廂內。
系統主要組成部分
要理解其工作原理，首先需要了解它的幾個關鍵部分：
1.入庫輸送線：負責將滿載貨物的托盤從倉庫輸送至翻轉機工位。
2.托盤定位與夾抱機構：在翻轉前，對托盤進行精確定位，并用夾抱臂牢牢固定住整垛貨物，防止在翻轉過程中散落。
3.翻轉機構：整個設備的核心。通常是一個巨大的“回旋臂”或“翻轉平臺”，它能將夾抱住的貨物整體平穩地翻轉90度，從水平變?yōu)榇怪薄?br /> 4.拆盤/分層機構：貨物翻轉垂直后，需要將其從托盤上取下。常見的方式有：
推板式：一個推板將整層貨物從托盤上推出，送至裝車臂。
吸盤式：機器人或機械臂使用真空吸盤，一次吸取一層或單個貨物。
夾抱式：用夾具將整層貨物夾取移走。
5.裝車執行機構（機械臂/滑臺）：接收從拆盤機構送來的貨物，并將其精確地放置到車廂內的指定位置。這可以是一個多自由度的工業機器人，或一個能在三維空間移動的龍門架系統。
6.智能控制系統：設備的“大腦”。通常包括：
PLC（可編程邏輯控制器）：控制所有動作的順序和邏輯。
3D視覺系統：對車廂內部進行掃描，建立三維模型，識別車廂尺寸、位置以及已碼放貨物的形狀。
運動控制軟件：根據視覺系統的數據和預設的碼垛算法，計算出最優的碼放路徑和順序。
詳細工作流程（分步解析）
整個過程可以概括為 “進、翻、取、放、碼”五個步驟：
第一步：自動上料與定位
滿載貨物的托盤通過輸送線被運送到翻轉工位。光電傳感器或視覺系統檢測托盤到位后，輸送線停止。兩側或上方的夾抱機構動作，將整垛貨物緊緊抱住，確保其穩定性。
第二步：整體平穩翻轉
夾抱機構鎖定后，翻轉機構開始動作。它帶動整個夾抱機構和其上的貨物，作為一個剛性整體，緩慢而平穩地旋轉90度。此時，原本在底部的托盤變成了在貨物的“背后”，而貨物的側面則變成了朝向車廂的“裝載面”。這個過程要求非常平穩，加速度控制精準，以防貨物失穩或倒塌。
第三步：分離貨物與托盤
貨物翻轉到位后，拆盤/分層機構開始工作。
如果是推板式，推板會向前運動，將最前面的一層貨物從托盤上“推”到等待的裝車臂或傳送帶上，同時后面的貨物被擋板擋住。托盤則被保留在翻轉機構上。
如果是吸盤式，吸盤機械臂會移動到貨物表面，吸附住最前面的一層，然后將其“取”走。
第四步：智能識別與路徑規劃
與此同時，安裝在裝車平臺上的3D攝像頭會對停靠的貨車車廂進行掃描。系統獲取車廂的實際尺寸、內部障礙物（如突出的棱角）、以及已碼放貨物的輪廓。控制軟件根據這些實時數據，結合貨物的尺寸，智能計算出最優的碼放方案：
碼放順序：先放哪，后放哪。
碼放：如何交錯堆疊以增加穩定性。
避障路徑：機械臂如何移動才能不碰撞到車廂壁和已碼放的貨物。
第五步：精準抓取與碼放
裝車機械臂（或龍門架）從拆盤工位接取到貨物（一層或一箱），然后嚴格按照規劃好的三維運動軌跡，將貨物精準地放置到車廂內的目標位置。機械臂可以靈活地調整姿態，將貨物“塞”進狹窄的空間，實現緊密堆疊。
第六步：循環與復位
當一層貨物被取走后，翻轉機構可能會有一個微小的推送動作，使下一層貨物就位，等待下一次抓取。
當整個托盤上的貨物被全部取完時，空的托盤會被釋放，通過回流輸送線送回倉庫。同時，新的滿載托盤被送入，開始下一個循環。
機械臂會持續工作，直到整個車廂按照預設方案裝滿為止。

主要技術優勢
1.極高的效率：連續自動化作業，速度遠超人工，可24小時不間斷運行。
2.超高的空間利用率：貨物垂直碼放，可以充分利用車廂的高度空間，實現“頂天立地”式的裝載，裝載率可達95%以上。
3.無人化操作：完全替代了繁重、重復且有一定危險性的人工裝卸作業，降低了人工成本和工傷風險。
4.貨物損傷率低：平穩的夾抱、翻轉和精準的機械臂放置，避免了人工搬運中的拋擲、碰撞，有效保護了貨物。
5.數據化和柔性化：通過3D視覺和智能算法，能自適應不同的車型、貨物尺寸和包裝形式，實現柔性化生產。同時，可以記錄每一車的裝載數據，便于管理。
應用場景
主要用于需要高效率、大批量裝車的行業，如：
食品飲料行業（箱裝飲料、零食）
化工行業（袋裝化肥、飼料）
家電行業（箱裝空調、洗衣機）
造紙行業（紙箱、卷紙）
物流快遞分撥中心

托盤翻轉全自動裝車機通過將 “水平堆垛”巧妙地轉換為 “垂直碼放”，并結合機器人技術和機器視覺，完美地解決了裝車環節的自動化難題，是現代智能物流系統中至關重要的一環。
