實現全自動噸袋包裝機系統全自動化“最后一公里”：自動供托機構

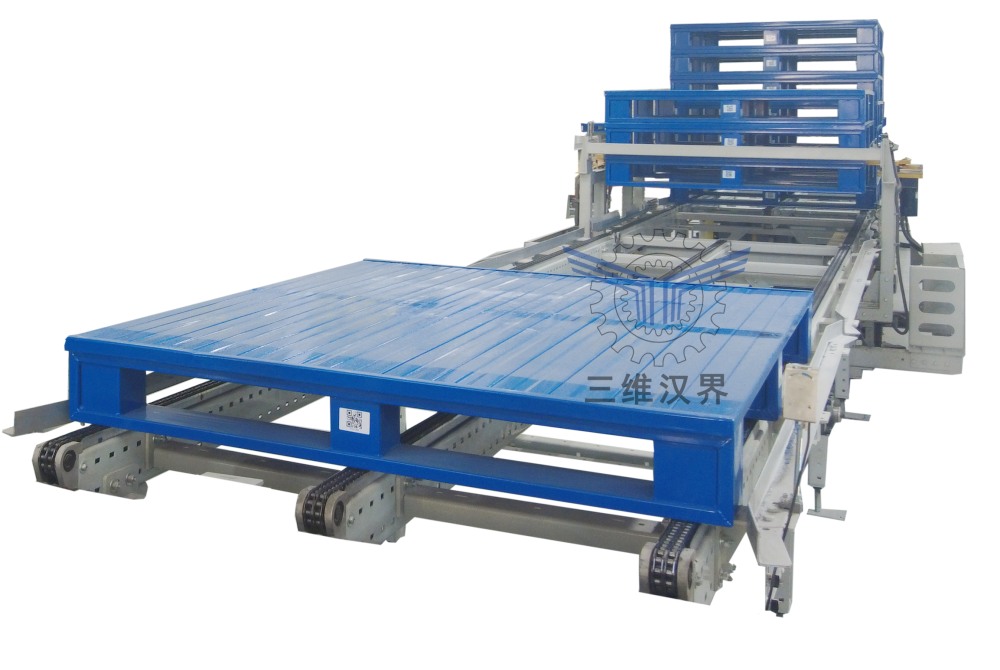

自動供托機構是全自動噸袋包裝系統中至關重要的一環，它實現了托盤供給、定位、輸送的完全自動化，是連接包裝環節和倉儲物流環節的“橋梁”，直接決定了整個包裝線的效率和無人化程度。在這里小編以三維漢界機器生產全自動噸袋包裝機系統為例，對自動供托機構進行簡單介紹。當然了，如果有不恰當?shù)牡胤骄凑埮u指正。

一、自動供托機構的核心功能
全自動噸袋包裝機系統中自動供托機構的核心功能就是自動為裝滿物料的噸袋提供托盤，其主要任務包括：
1. 自動分離：將堆疊的托盤逐個分離。
2. 自動輸送：將分離出的單個托盤精準地輸送到噸袋下方的指定位置（通常稱為“掛袋工位”或“落袋工位”）。
3. 精確定位：確保托盤在承載噸袋前處于正確的位置和方向，以便噸袋能平穩、居中地落在托盤上。
4. 空托盤緩存：暫時儲存一定數量的空托盤，保證生產不間斷。

二、主要組成部分及詳解
一套典型的自動供托機構通常由以下幾個子系統構成：
1. 空托盤垛存儲庫
功能：用于存放疊放成垛的空托盤。其容量決定了設備連續運行的時間，通常可存放6-20個托盤（取決于設計）。
結構形式：
    鏈條或滾筒平臺：由一個可升降的平臺支撐整個托盤垛。
    立柱導向機構：確保托盤垛在升降過程中保持穩定，不會傾斜。
    檢測裝置：安裝有光電傳感器或超聲波傳感器，用于檢測剩余托盤的高度，并反饋信號控制提升機構的升降，始終保持最頂層的托盤處于同一待取高度。
2. 托盤分離與提取裝置
這是整個機構的技術核心，負責將最頂層的一個托盤與下方的托盤垛可靠地分離開。常見的有以下幾種方式：
叉臂式/推板式分離：
    工作原理：一組可伸縮的叉臂或推板從托盤垛的下方或側面插入（通常利用托盤底部的縫隙）。提取時，叉臂向上抬起或推板向前推出，僅托起最下面的一個托盤，使其與上方的托盤垛分離。
    優點：結構相對簡單，可靠。
    缺點：對托盤的制造精度和強度有一定要求，適用于標準、不易變形的塑料托盤或木質托盤。
吸盤式分離：
    工作原理：一個或多個大負載的真空吸盤盤組從上方下降，吸附住最頂層托盤的表面或加強筋。然后提升裝置向上運動，利用托盤自身的重力以及可能的輔助吹氣裝置，實現最頂層托盤的分離。
    優點：對托盤適應性較強，尤其適合沒有縫隙或底部結構復雜的托盤。
    缺點：對托盤表面平整度和清潔度有要求，需要穩定的真空系統。

夾臂式分離：
    工作原理：機械夾臂從兩側夾住托盤垛最頂層托盤的外緣或?qū)ｉT設計的凸起結構，將其水平拖出或提升分離。
    優點：抓取力大，非常穩定。
    缺點：對托盤的尺寸和夾取部位有特定要求。
3. 托盤輸送系統
將已分離的單個托盤從提取工位快速、平穩地運送至噸袋下落工位。
常用設備：
    滾筒輸送機：最常見的形式，由電機驅動的滾筒組成，托盤在其上滾動前進。速度可調，運行平穩。
    鏈條輸送機：特別適用于重型負載和定位精度要求高的場合，通常帶有鏈板或頂板來支撐托盤。
    皮帶輸送機：較少用于重型托盤，但可用于輕量化設計。
定位裝置：輸送線的末端設有擋停器（氣動或液壓）和導向桿，確保托盤能精確停止在預設的中心位置上，等待落袋。
4. 動力與控制系統
動力源：主要由電機（伺服電機、變頻電機）、氣缸和真空發生器提供動力。
控制核心：由PLC（可編程邏輯控制器）統一指揮。
    PLC接收來自各個傳感器（如光電傳感器、限位開關、視覺傳感器）的信號，例如：“托盤垛低位報警”、“托盤分離完成”、“輸送線上有托盤”、“托盤已到位”等。
    PLC根據預設程序，發出指令控制電機啟停、氣缸動作、真空吸盤通斷，協調整個供托流程與噸袋包裝機的其他環節（如掛袋、落料、拆垛）同步進行。

三、工作流程（以一個循環為例）
1. 就緒信號：噸袋包裝機完成上一個循環，掛袋工位的托盤已被滿載的噸袋運走，并向供托機構發出“需要新托盤”的信號。
2. 托盤垛升降：存儲庫的傳感器檢測到指令，升降平臺自動提升，將最頂層的空托盤升至預設的提取高度。
3. 托盤分離：分離裝置（如叉臂）動作，插入托盤垛，將最底層（或最頂層）的一個托盤分離出來。
4. 托盤移交：分離出的托盤被放置到等待的輸送線上。
5. 托盤輸送：輸送線啟動，將托盤運往掛袋工位。
6. 精確定位：托盤到達指定位置，觸碰限位開關或被視覺系統識別，輸送線停止，擋停器升起，將托盤牢牢固定在中點。
7. 信號反饋：供托機構向主控系統發出“托盤已就位”信號。
8. 等待下一循環：噸袋包裝機開始進行掛袋、充填等作業，供托機構回歸待機狀態，準備下一次供托。

四、優勢與選型注意事項
優勢：
高效：節拍快，可與高速包裝機完美匹配。
省人：完全替代了叉車和人工擺盤，節省1-2名勞動力，降低人工成本和安全隱患。
可靠：機械自動化運行，穩定性高，錯誤率極低。
智能化：易于集成到整個工廠的MES/WMS系統中，實現數據化管理。

選型注意事項：
托盤規格：必須明確托盤的材質（塑料、木質、鋼制）、尺寸、底部結構、重量以及是否有損壞或變形，這些直接影響分離方式的選擇。
生產節拍：需要供托的速率必須與包裝機的速度相匹配。
擴展性：存儲庫的容量是否滿足生產需求，是否需要兼容多種規格托盤。
安全裝置：是否具備防撞、防夾、防垛坍塌等安全設計。

自動供托機構雖不是噸袋包裝機的主機，但卻是實現全自動化的“最后一公里”，它的穩定性和可靠性對于保障整條生產線流暢、高效運行至關重要。
